Tryckrör i polyeten 3L® Leak Control diffusionstätt rör med kraftig mantel och permanent övervakning online
Diffusionstätt rörsystem av PE100 RC för skydd av till exempel dricksvatten (media) eller miljö. Försett med kraftig mantel av PEplus. Ett permanent övervakat rörsystem som detekterar och rapporterar eventuella skador i realtid.
![Extena 3L Tryckrör polyeten med permanent funktionskontroll online](https://www.extena.se/wp-content/uploads/2020/10/3L-1.jpg)
I takt med att vi blir fler människor på jorden ökar behovet av säkra transporter av vatten och förorenade ämnen. Eventuella läckor kan få katastrofala följder – om de inte upptäcks i tid.

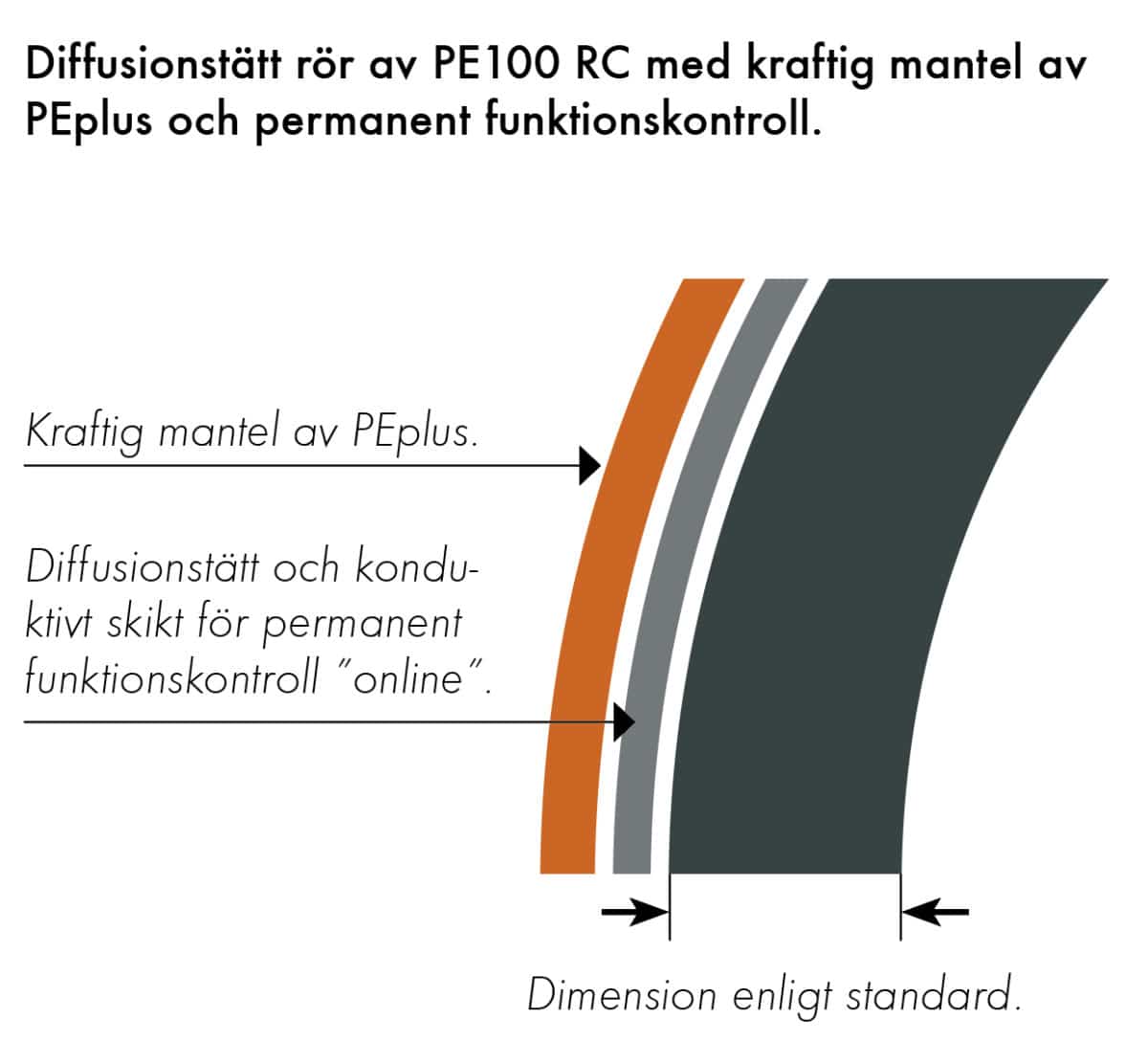

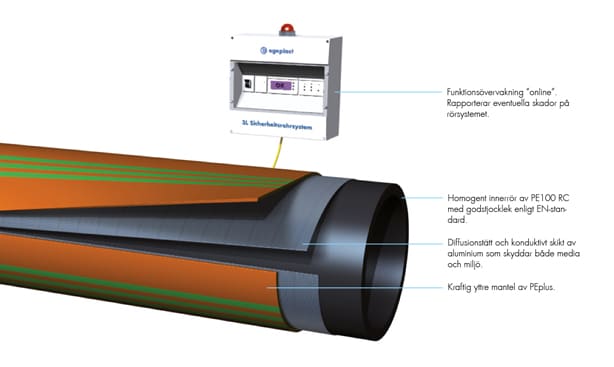

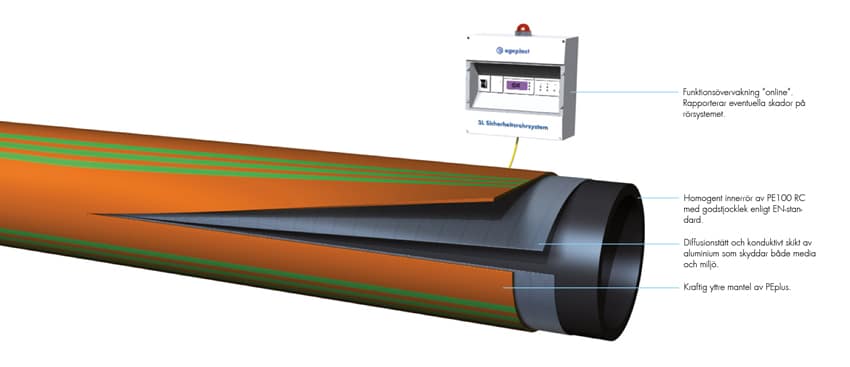

3L® Leak Control är ett rör tillverkat av PE100 RC försett med en kraftig mantel av PEplus samt ett diffusionstätt konduktivt (spänningsledande) skikt av aluminium som ger dig full kontroll över eventuella läckage för optimalt mark- och vattenskydd.
En övervakningsenhet ansluten till röret avger ett larm även vid en mycket liten skada på röret. Meddelanden skickas då direkt till kontrollcentret eller till en mobiltelefon. Systemet kan automatiskt stänga av anslutna pumpsystem och därmed i ett tidigt skede förhindra ytterligare konsekvenser orsakade av läckage.
Diffusionstätt och detekterande
Rörets mellanlager, som består av ett konduktivt skikt av aluminium, fungerar dessutom som en diffusionsbarriär som verkar åt båda håll. Röret skyddar således transport av dricksvatten när röret läggs i förorenad mark men även känslig miljö i de fall röret transporterar spillvatten eller andra förorenade ämnen genom eller i närheten av exempelvis en vattentäkt.
Extra skydd mot repor och punktbelastning
Rörets kraftiga mantel är tillverkad av PEplus och har en tjocklek som vid exempelvis dimension 250 mm/SDR17 motsvarar 25% av rörets godstjocklek.
Förutom att skydda mot repor och skador på röret som kan uppstå i samband med läggning, bidrar den kraftiga manteln även till att fördela trycket från en eventuell punktbelastning på en större yta, vilket minskar påverkan på huvudröret. Vid behov kan mantelns material anpassas efter ett specifikt användningsområde.
Komplett system med rör, rördelar och brunnar
3L® Leak Control innefattar ett brett spann av olika rördimensioner, från 25 mm till 1200 mm i diameter. Det kompletta systemet inkluderar även specialanpassade rördelar och brunnar samt modern mätteknik för snabb detektering av eventuella skador på ledningen.
I Tyskland uppfyller 3L® Leak Control rörsystem kraven för kontinuerlig läckageövervakning enligt ATV-DVWK-A 142 för användning i anslutning till vattentäkt (dricksvatten) skyddszon II med hög riskpotential. Liknande standarder finns dock ännu inte på den nordiska marknaden.
3L® Leak Control med övervakning av skador och läckage online med automatisk avstängning
![Extena 3L Leak Conntrol tryckrör med övervakning online](https://www.extena.se/wp-content/uploads/2021/04/Extena-kontrollrum-3L-MOBIL.jpg)

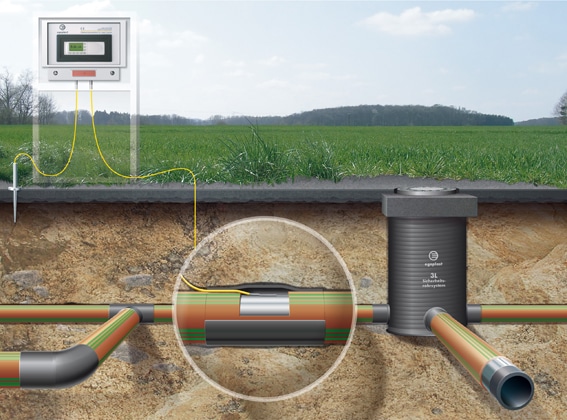

3L® är ett komplett system avsett för omgående detektering av eventuella skador och läckage på ledningar man vill ha full kontroll över. På så vis kan man snabbt vidta åtgärder. Ledningsnät med 3L® Leak Control är anslutna till en övervakningsenhet som ger larm även vid en mycket liten skada på röret. Ett felmeddelande skickas då direkt till kontrollcenter eller till en mobiltelefon.
Det är också möjligt att ansluta exempelvis ventiler och pumpar till en 3L® övervakningsenhet så att dessa stängs av vid eventuella skador på ledningen.
![Extena SLA Barrier Pipe Diffusionstätt rör skydd av miljö](https://www.extena.se/wp-content/uploads/2021/03/SLA-Känslig-miljö.jpg)
Skydd av miljö
![Extena SLA Barrier Pipe Diffusionstätt rör skydd av dricksvatten](https://www.extena.se/wp-content/uploads/2021/03/SLA-GIFTIG-MILJÖ.jpg)
Skydd av dricksvatten
3L® är avsett att leda dricksvatten genom områden där misstanke om föroreningar i mark föreligger.

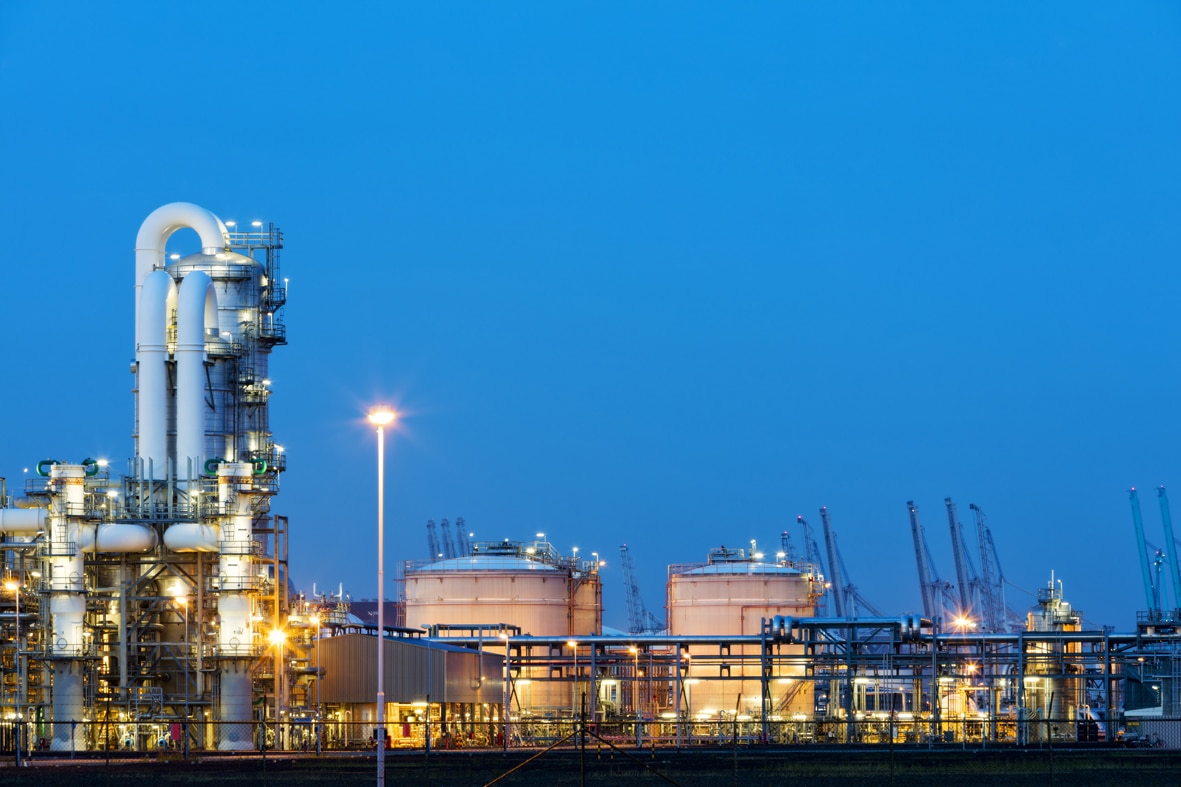

Extena 3L® är bästa valet för industrier som vill ha full kontroll över ledningsnät
Industrier som hanterar miljöfarliga ämnen är angelägna om att dessa inte läcker ut i marken. Därför väljer allt fler att installera 3L® med övervakning online så att även eventuella mindre läckage kan upptäckas och åtgärdas omgående. Man minimerar därmed risken för framtida saneringsarbeten samt läckage av miljöfarliga ämnen i naturen.
![Extena tryckrör polyeten för gas](https://www.extena.se/wp-content/uploads/2021/04/Extena-3L_Industri-1.jpg)
![Extena 3L Med permanent funktionskontroll online](https://www.extena.se/wp-content/uploads/2020/10/3L-med-text_2.jpg)
![](https://www.extena.se/wp-content/uploads/2020/10/KIWA-1.jpg)

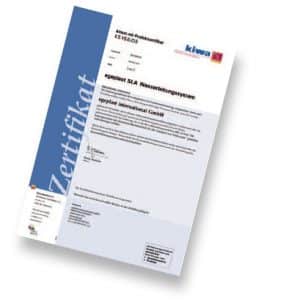

3L® Leak Control är certifierat av KIWA, klass III (högsta klass) efter bland annat långtidstester avseende diffusion och påverkan av till exempel TCE (Trichloroethylene). Kravet är att rörsystem skall klara en livslängd på minst 50 år. Genom beräkningar kan 3L® Leak Control stå emot genomträngning även efter 100 år. Baserat på dessa tester och beräkningar är 3L® certifierat av KIWA (BRL-K 170101).
![Extena 3L Med permanent funktionskontroll online](https://www.extena.se/wp-content/uploads/2020/10/3L-ILL-2.jpg)

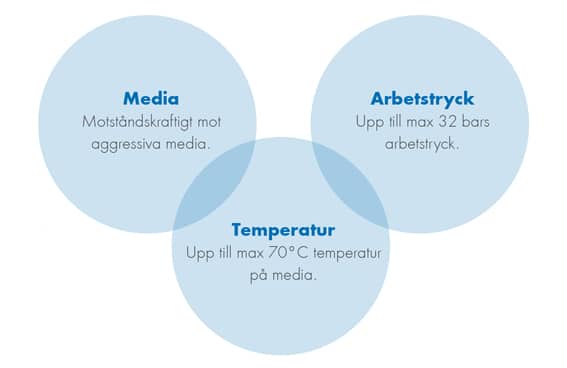

3L® Leak Control är motståndskraftigt mot aggressiva media och kan även hantera höga tryck och temperaturer för optimalt mark- och vattenskydd.
![Extena 3L Med permanent funktionskontroll online](https://www.extena.se/wp-content/uploads/2020/10/3L-ILL-1.jpg)
Certifierad diffusionsbarriär
KIWA är det institut som testar och utfärdar certifikat för rörsystem av Polyeten avseende diffusionsbarriär.
Rören delas in i två klasser:
Klass II För läggning i mark där begränsade föroreningar kan förekomma som är högre än gränsvärden.
Klass III För läggning i mark där större förekomster av föroreningar kan finnas.
3L Leak Control är testat och certifierat enligt högsta klass III.
För mer information ladda ner PDF (1,6 Mb) > (KIWA –Riktlinje BRL K-17101 2017-12-12 för tekniskt godkännande och certifikat för rörsystem av Polyeten i klass II och klass III med barriärlager av aluminium avsett för transport av dricksvatten i förorenad mark).
![KIWA CERTIFICAT SLA Barrier Pipe Diffusionstätt rör](https://www.extena.se/wp-content/uploads/2021/03/KIWA-CERTIFICAT-SLA-NY-300x300.jpg)
Produktfördelar
- Rörsystem tillverkat av PE100 RC som ger säkrare livslängd och effektivare läggning.
- Röret är försett med en konduktivt (spänningsledande) skikt av aluminium för permanent övervakning av rörledning ”online” och exakt detektering av läckage.
- 3L Leak Control är ett komplett system för övervakning av ett rörsystem ”online”.
- Kraftig mantel av PEplus motsvarande till exempel 25% av rörets godstjocklek vid dim 250 mm/SDR17.
- Ett rörsystem passande läggning i miljöer där man önskar full kontroll ”online” över eventuella skador på röret.
- Säkra svetsanslutningar enligt DVS 2207.
- Minimal ovalitet för säker skarvning.
- Komplett sortiment av rördelar.
![Extena Tryckrör Polyeten PE100 RC 3L med permanent funktionskontroll online](https://www.extena.se/wp-content/uploads/2020/10/Profil-3L-1200x1088.jpg)
Läggningsteknik
![Extena läggning tryckrör Polyeten PE100 RC Extena läggning tryckrör Polyeten PE100 RC](https://www.extena.se/wp-content/uploads/2020/10/Läggning-3b.jpg)
Traditionell läggning i schakt samt anpassad för rör av PE100 RC.
![Extena 3L Med permanent funktionskontroll online Extena 3L Med permanent funktionskontroll online](https://www.extena.se/wp-content/uploads/2020/10/Övervakning-online.jpg)
Permanent funktionskontroll som rapporerar eventuella skador.
![Extena Tryckrör Polyeten PE100 RC för alternativa läggningsmetoder Extena Tryckrör Polyeten PE100 RC för alternativa läggningsmetoder](https://www.extena.se/wp-content/uploads/2020/10/Alternativa-läggningsmetoder.jpg)
Passar även alternativa installationsmetoder.
![Extena SLA Barrier Pipe rördel Diffusionstätt rörsystem för förorenad mark Extena SLA Barrier Pipe rördel Diffusionstätt rörsystem för förorenad mark](https://www.extena.se/wp-content/uploads/2020/10/Förorenad-mark.jpg)

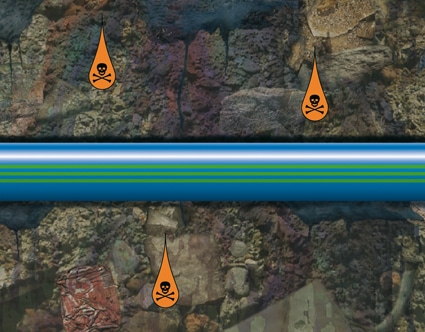

Diffusionstätt rörsystem för skydd både för media och miljö.
![Extena SLA Barrier Pipe rördel Diffusionstätt rörsystem för förorenad mark Extena SLA Barrier Pipe rördel Diffusionstätt rörsystem för förorenad mark](https://www.extena.se/wp-content/uploads/2020/10/Funktionstest.jpg)
Funktionskontroll efter installation.
Godkännanden
![Extena godkännande certifikat Nordic Poly Mark Extena godkännande certifikat Nordic Poly Mark](https://www.extena.se/wp-content/uploads/2020/09/nordic_logo.jpg)
![Extena Certifierat enligt DK-VAND Extena Certifierat enligt DK-VAND](https://www.extena.se/wp-content/uploads/2020/10/DK-VAND-LOGO_NY-scaled.jpg)
![Extena Egeplast Tryckrör certifierat FI Extena Egeplast Tryckrör certifierat FI](https://www.extena.se/wp-content/uploads/2020/10/FI-merkki_sininen_NY.jpg)
![Extena Egeplast Certifierat TÜV Extena Egeplast Certifierat TÜV](https://www.extena.se/wp-content/uploads/2020/10/TÜV_SÜD-1.jpg)
![KIWA KIWA](https://www.extena.se/wp-content/uploads/2020/10/KIWA-1.jpg)

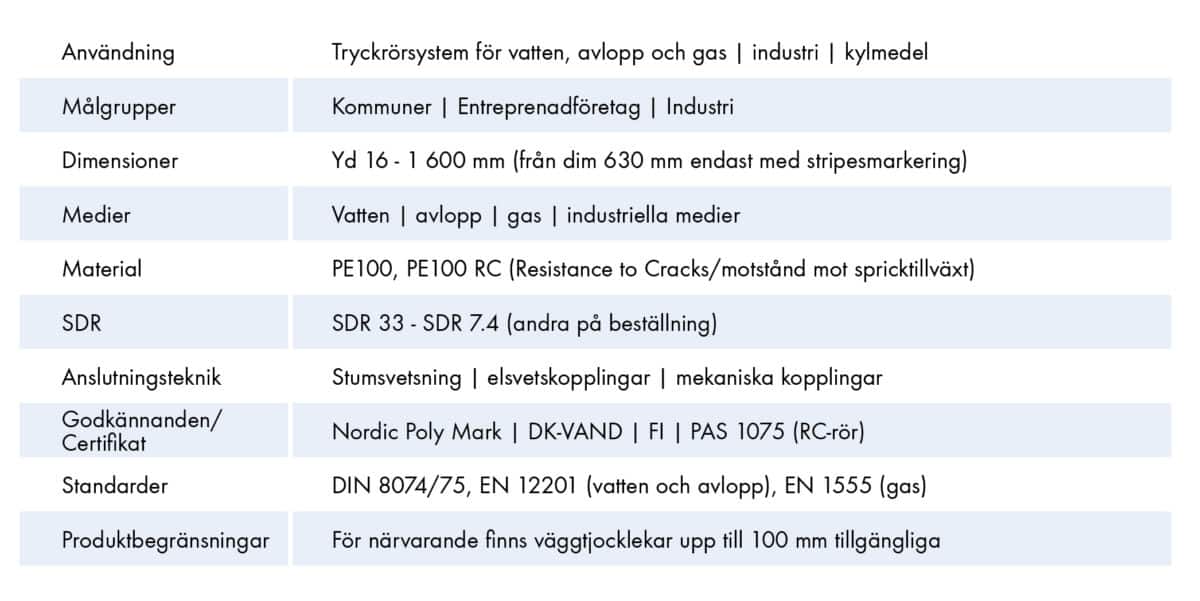

Fakta
![Extena tekniska data tryckrör polyeten standardrör](https://www.extena.se/wp-content/uploads/2020/09/Fakta-standardrör-1200x601.jpg)
Rördelar
![Extena Tryckrör Polyeten PE100 RC Rördel Extena Tryckrör Polyeten PE100 RC Rördel](https://www.extena.se/wp-content/uploads/2020/10/PE-Rördel.jpg)
PE Rördelar
– Formsprutade
– Sömlösa
– Maskinbearbertade
– Segmentssvetsade
![Extena rördel Polyeten Elsvetsmuff Tryckrör Extena rördel Polyeten Elsvetsmuff Tryckrör](https://www.extena.se/wp-content/uploads/2020/10/Elsvetsdel.jpg)
Elsvetsdelar
Komplett sortiment av Elsvetsdelar för olika ändamål.
![Extena rördel Polyeten Flänsförband Tryckrör Extena rördel Polyeten Flänsförband Tryckrör](https://www.extena.se/wp-content/uploads/2020/10/Flänsförband.jpg)
Flänsförband
Brett utbud av flänsförband såsom lösflänsar, SF-flänsar och HP-flänsar.
![Extena 3L Rördel Med permanent funktionskontroll online Extena 3L Rördel Med permanent funktionskontroll online](https://www.extena.se/wp-content/uploads/2020/10/3L-Rördel.jpg)

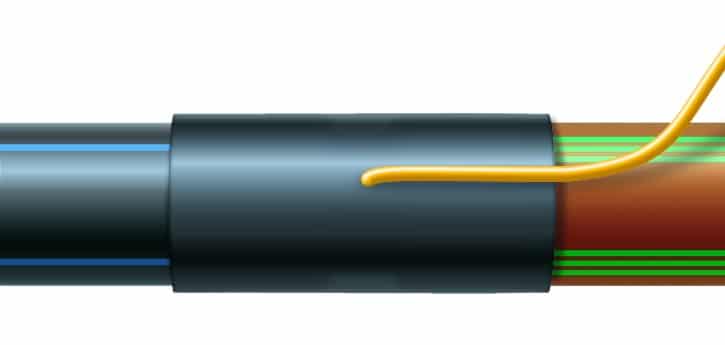

Specialtillverkade rördelar
För 3L® finns ett sortiment av specialanpassade rördelar. Även specialtillverkning enligt ritning.
Leveransalternativ
![Extena Tryckrör Polyeten PE100 RC Rulle Extena Tryckrör Polyeten PE100 RC Rulle](https://www.extena.se/wp-content/uploads/2020/10/Rulle_NY.jpg)
Rulle
![Extena Tryckrör Polyeten PE100 RC Trumma Extena Tryckrör Polyeten PE100 RC Trumma](https://www.extena.se/wp-content/uploads/2020/10/Trumma_NY.jpg)
Trumma
![Extena Tryckrör Polyeten PE100 RC Raka längder Extena Tryckrör Polyeten PE100 RC Raka längder](https://www.extena.se/wp-content/uploads/2020/10/Raka-längder-NY.jpg)
Raka längder
6, 12, 18, eller 20 m
- Samtliga rör är försedda med ändförslutning
- Andra längder än standard kan beställas vid behov
